产品展示

　　sf6微水密度在线监测系统用于各种电压等级的SF6断路器的SF6气体实时的湿度、温度和压力, 以满足电力配网自动化和设备状态检修需要，具有实时在线运传功能，方便用户实时监测SF微水、密度和温度的变化,并且将监测数据及时上传至上机监控中心或者远程监控后台。本产品具有测量精度高、外观小巧、可用于高频电场和室外环境。

　　系统特点

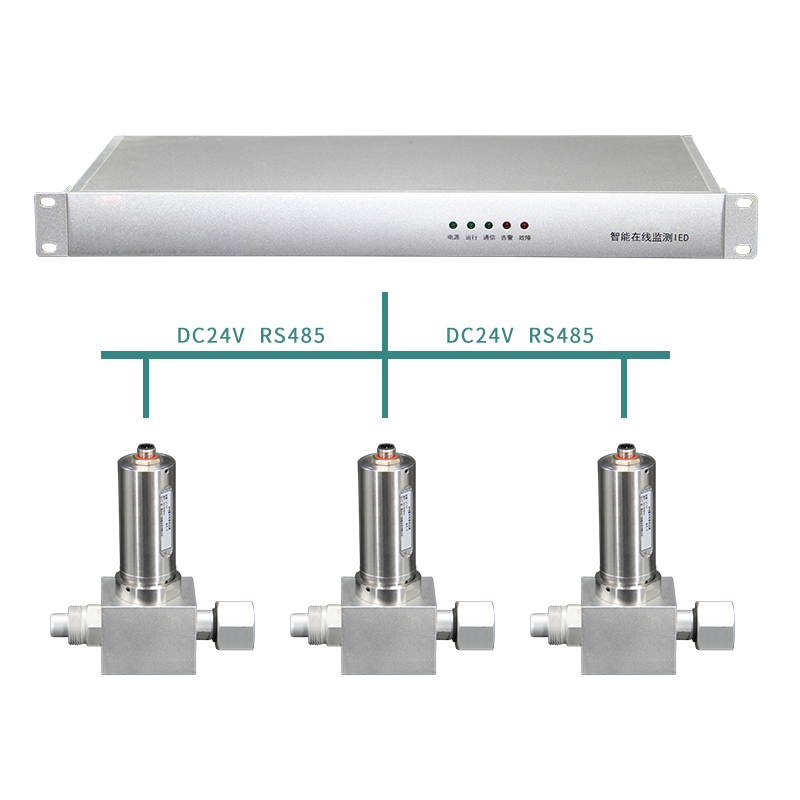

　　(1)sf6微水密度在线监测系统实现GIS各气室的SF微水，密度在线监测功能

　　(2)传感器自动校准功能

　　(3) 传感器按防水、防尘、抗干扰设计

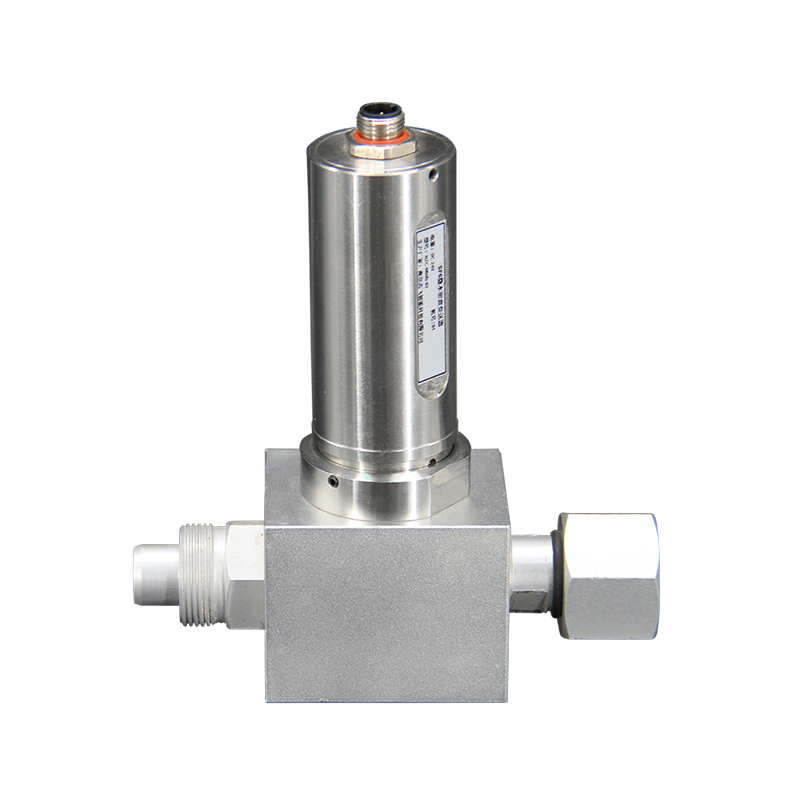

　　(4) 一体式集成传感器探头、体积小

　　(5)采用RS485通讯方式

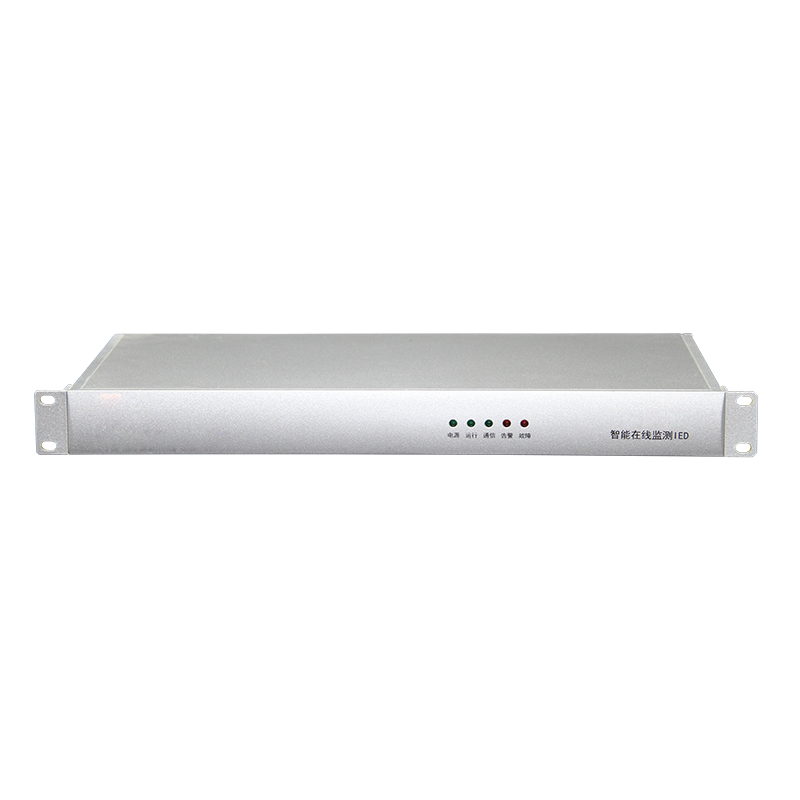

　　(6)主机采用壁挂式或者屏柜方式

• 在线监测SF6断路器或组合电器中微水、密度、温度等参数

• 实现微水的压力与温度补偿、密度的温度补偿，使微水与密度数据真实可靠

• 采集单元能在不影响主设备状态下投运、退出，不影响主设备的正常运行

• 采集单元内部运用内循环技术，大幅提高采样精度

• 内置密度继电器无源输出，可设闭锁/报警/超压的动点值

• 全封闭设计，防水防尘，抗高频干扰，适用于室内外

•

• 微水测量范围：20～1000ppm；精度：± 3％ F.S.

• 微水报警门限：50~500ppm(可调)

• 密度测量范围：0.01～1.00 MPa；精度：±0.5％ F.S.

• 密度报警门限：0.45 MPa (可调)

• 密度闭锁门限：0.40 MPa (可调)

• 测温范围：-50 ℃～＋99 ℃；温度测量精度：± 1℃

• 报警触点容量：AC 220V/7A，常开、常闭

• 通讯接口：隔离型RS-485

• 电源电压：24VDC 或 85V～265V AC

• 工作环境：温度:-30 ℃～＋65 ℃    湿度:≤95％RH
