SF6气体浓度在线监测报警系统
关键词：SF6气体浓度在线监测报警系统 SF6气体监测传感器 SF6气体监测
产品描述：SF6浓度在线监测（以下简称本系统），是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而量身设计、开发的智能型在线监测系统。
咨询电话:
13235190510
随着电力系统的不断发展，SF6电气设备应用越来越广泛，特别是GIS组合电器由于其大大缩小了电气设备的占地面积与空间体积，安装方便、运行安全可靠、维修方便等优点而光泛应用。
纯净的SF6气体无色无味无毒，且不燃，比重是空气的5倍。当装有SF6设备的配电装置室如GIS发生泄漏后，SF6气体在低层空间积聚到一定浓度后，如果工作人员进入室内，会发生大脑缺氧，甚至快速窒息等严重人身安全事故。另外，在电弧以及局部放电、高温等因素影响下，SF6气体会产生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水产生腐蚀性电解质，这些不仅对人身安全构成严重威胁，而且危害电气设备的正常运行。《电业安全工作规程》（发电厂和变电站部分）特别规定，装有SF6设备的配电装置室必须保证SF6浓度小于1000ppm，除须装设强力通风装置外，还必须安装能报警的氧量仪和SF6气体浓度检测报警仪等监测装置。

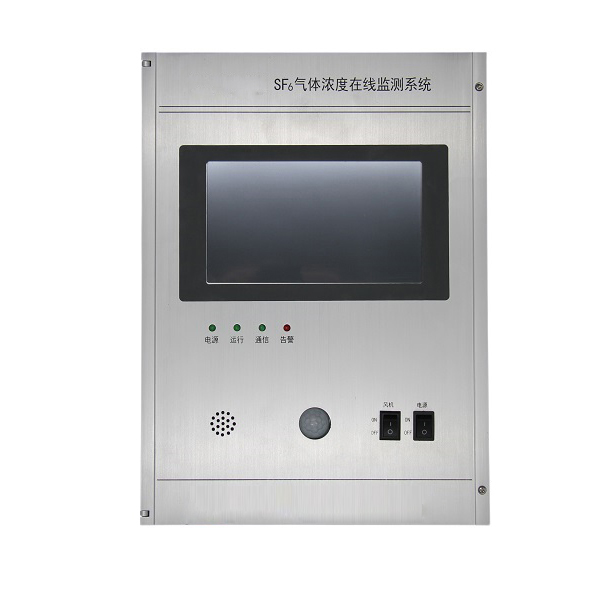

SF6监测主机

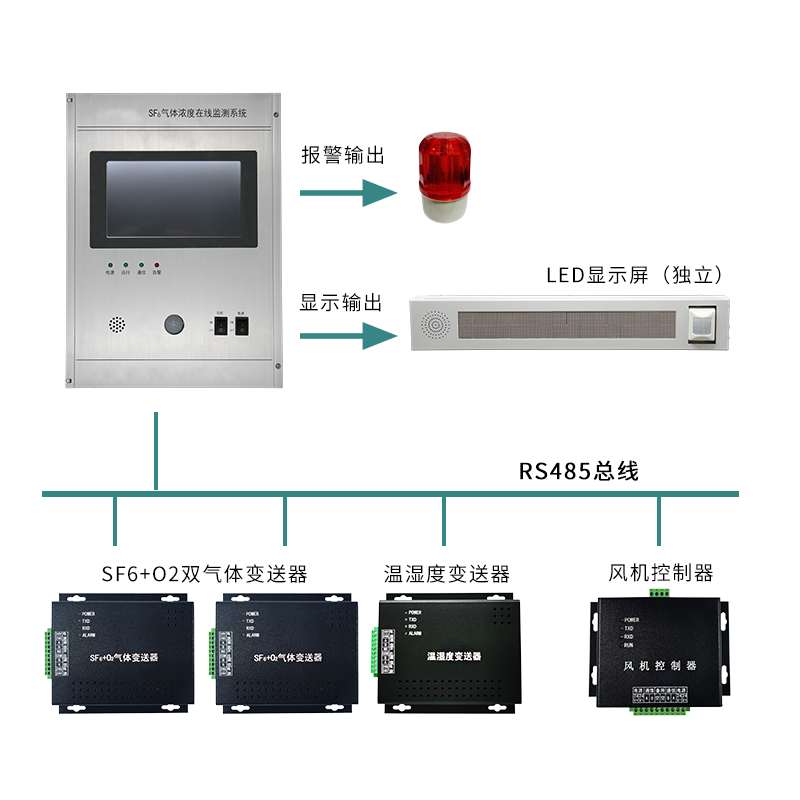

SF6监测主机包括CPU主控单元、报警单元、通信单元、显示单元和通风控制单元。通过与现场的各检测器相连接，能精准的接收检测器传送过来的检测数据，通过运算分析，判断是否超标，超标则进行声光报警、启动风机等输出动作，主机采用彩色触摸屏，用于显示现场测量的实时数据，还可与键盘联合作业，进行历史数据查询、系统时间设置、定时启动风机设置等操作，操作界面简单、友好，还具有手动启动风机功能，采用挂壁式安装方式。

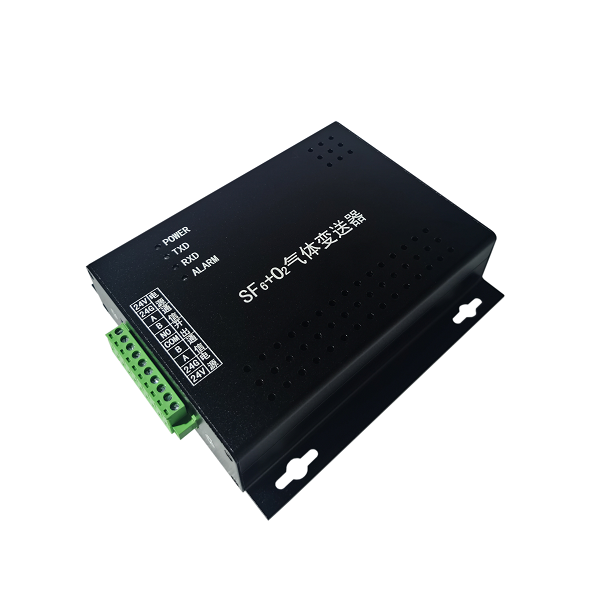

SF6+O2气体变送器
检测器包括六氟化硫检测单元、氧气检测单元、温度检测单元和通信单元，对六氟化硫的检测运用超声检测技术克服了使用寿命短、稳定性差等缺点，能实时监测到环境中SF6气体浓度、氧含量的变化，并将检测到的数据通过RS-485总线传送至SF6监测主机。

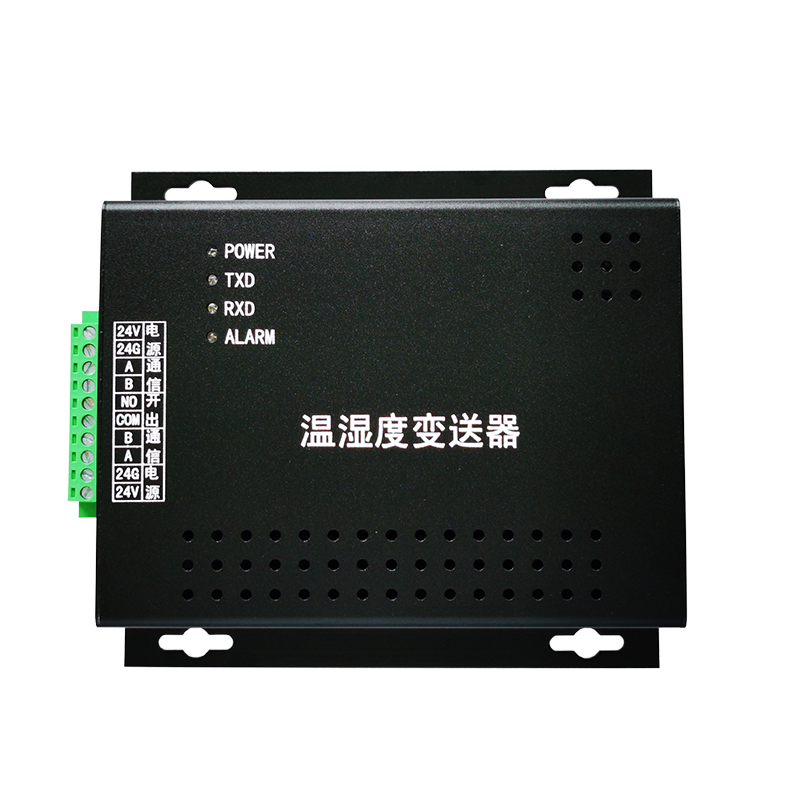

温湿度变送器
温湿度变送器主要由温湿度传感器、通信单元及CPU主控单元组成，能实时监测到环境中温湿度的变化，并将检测到的数据通过RS-485总线传送至SF6监测主机。

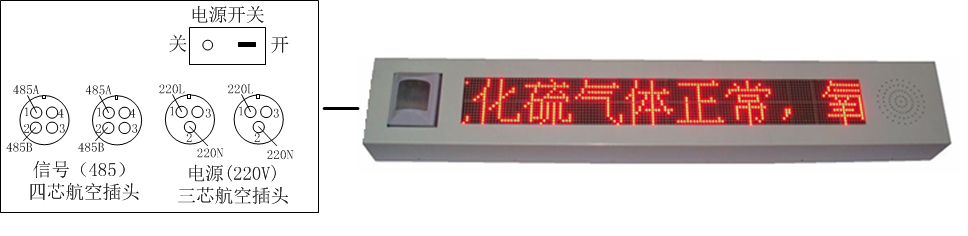

LED显示屏
LED显示屏包括单片机控制单元、红外感应单元、语音单元、显示单元、通信单元，能准确无误的接收SF6气体监测主机传送过来的各检测点最新数据状态并进行存储，若数据状态均为正常，则显示六氟化硫正常，氧气正常，当有工作人员靠近时，红外感应单元能感应到人员的靠近，自动启动语音单元，播报现场情况。当传送过来的的数据有超限时，则显示报警的状态，提醒工作人员注意安全。

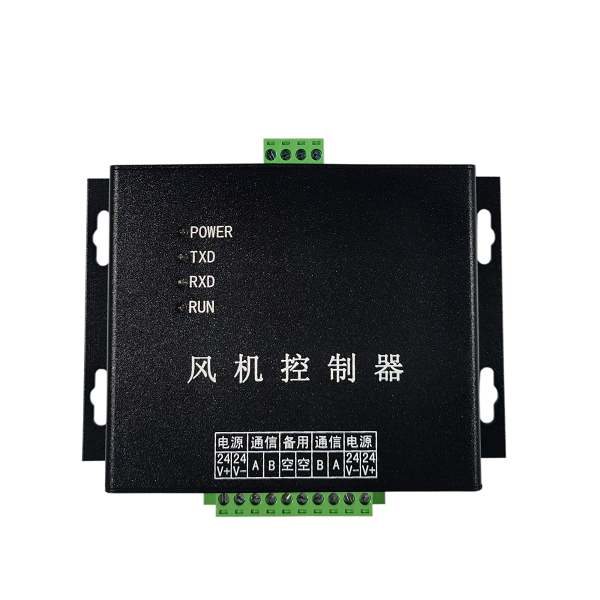

风机控制器
风机控制器包括控制单元和通信单元，当有SF6气体浓度和氧气浓度超标时能通过通信模块与SF6监测主机进行通信，准确的接收SF6监测主机传送过来的信息，进行启动风机输出动作，对现场进行通风处理。
声光报警灯
接收SF6监测主机传送过来的信号启动声光报警，提醒工作人员注意安全。
1、工作电压：AC/DC 220V±10%,50Hz
2、功 耗： 额定电压下＜10W
3、精度等级： 2.5级
4、SF6气体浓度测量范围：0-3000ppm
5、SF6浓度超限报警点：1000ppm（国标值），精度＜5%FS
6、氧气含量检测范围：0-25%
7、缺氧报警点：18%（国标值），精度＜1%FS
8、温度检测范围：-30—+99℃(精度±0.5℃)
9、湿度检测范围：10-99%RH：精度±0.5％RH
10、风机输出电源接点：6A；
11、远传通信方式：485/Ethernet
12、现场主机外型尺寸(mm)：L330×W250×H65
13、SF6和氧气探测单元尺寸(mm) ：L162×W150×H38
14、温湿度探测单元尺寸(mm)：L162×W150×H38
15、监测历史数据存储能力：500万条；
16、触摸显示屏大小：7英寸
17、主机与探测单元安装方式：壁挂式
18、工作环境温度： -25℃～70℃
19、工作环境湿度： ≤95％
20、按照GB/T 17626规定和方法测试本装置的电磁兼容性能指标：
静电放电，4级
射频电磁场辐射抗扰度，3级
电快速瞬变脉冲群抗扰度，4级
浪涌（冲击）抗扰度，4级
射频场感应的传导骚扰抗扰度，3级
工频磁场抗扰度，5级
脉冲磁场抗扰度，5级
阻尼振荡磁场抗扰度，5级
电压暂降和短时中断抗扰度，60%UT，持续10个周波；
21、按照GB/T 11287、GB/T 14573规定和方法测试本装置的机械性能指标：
振动响应，1级
振动耐久，1级
冲击响应，1级
冲击耐久，1级
碰撞， 1级
