      110kV及以上单芯电缆的金属护层一般采用交叉互联双端接地或单端直接接地的运行方式。正常情况下金属护层对地只有几十伏的感应电压，几安到十几安的感应电流，电力电缆多采用固体绝缘的电缆，引起电缆发生劣化的原因较多，有电劣化、热劣化、化学劣化、机械劣化、失窃等，对于高压电缆（110kV及以上），其屏蔽层只能单点接地，如果电缆护套因化学、机械甚至鼠虫害等发生损坏而多点接地，金属护套对地环流就会上升至很危险的数值接地系统遭到破坏，金属护套的电压将由正常运行时的工频感应电压变为悬浮电压。当电缆金属一旦电缆护层上的悬浮电压将会上升到电缆外护套工频耐压容许值之上，在这种情况下将导致外护套击穿或护层保护器烧毁，更严重的会导致电缆主绝缘击穿等安全隐患。而电缆运行管理一般采取人工周期巡视的方式，特别是针对终端杆塔环流数据的采集较为困难，对测量环流人员的个人素质要求较高，并且存在一定的安全隐患，所以必须利用现有的科学技术手段，采取行之有效的监测环流措施。

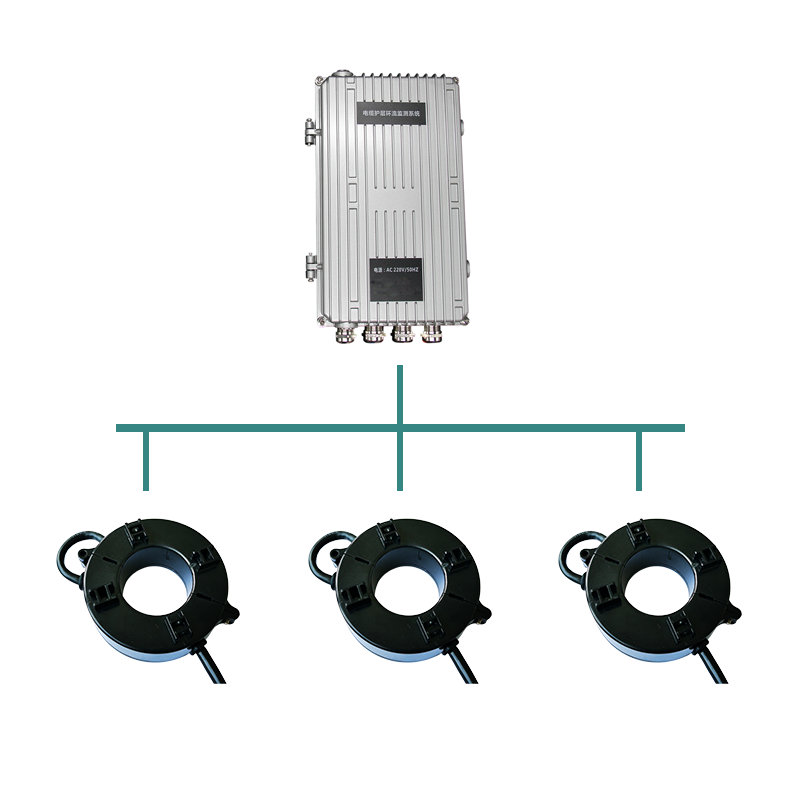

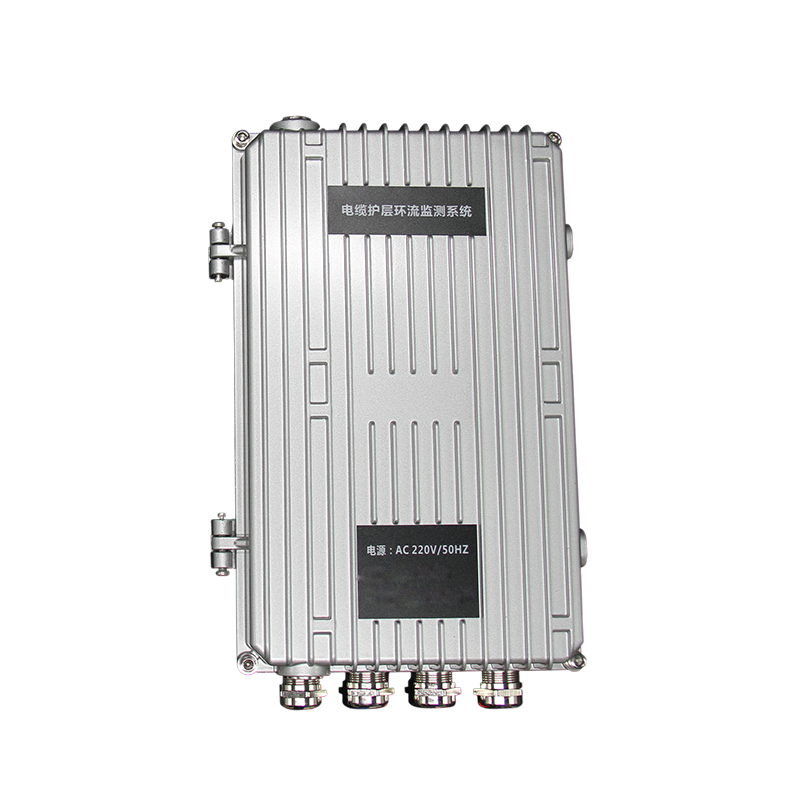

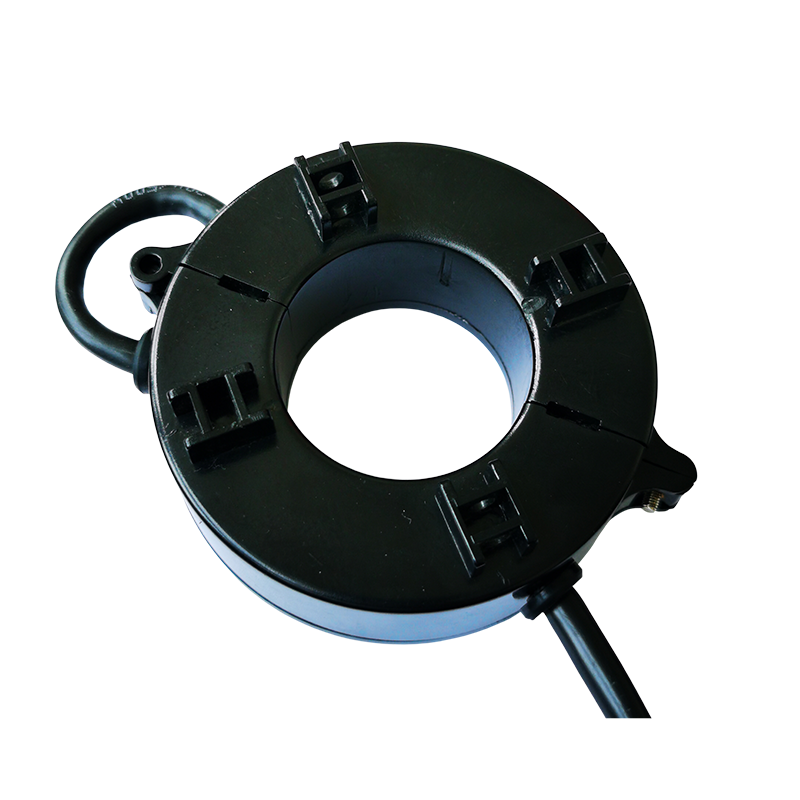

      电缆护层电流监测系统是由信号监测单元、数据通信单元、本地传感器单元组成，完成高压电缆护层环流检测，通过RS485通信模块将数据传送给本地监测屏柜。监测终端采用先进的测量电路、性能稳定可靠的传感器，实现对监测信号的准确测量和数据可靠传输。

• 供电电源：DC24V/AC220V（可定制），50Hz

• 接入通道：4路电流（可另扩展3路电压监测和3路PT100温度监测）

• 电流采样范围：0～200A（可定制）

• 准确级：不低于0.5级

• 瞬态过载锁定反应时间：450A，120ms；500A，70mS

• 二次瞬变工频耐压：不低于3000V/min

• 输出方式：RS485输出

• 使用环境：环境温度：－20℃～85℃；相对湿度：＜95%

• 防护等级：IP65
